▌▌面临挑战

由于客户使用的PLC只支持Profinet协议，在系统控制层与执行层的交换机、协议网关、工业平板电脑等硬件设备都必须是支持Profinet协议的产品，客户原先使用某公司传统HMI设备连接PLC控制机械手臂进行操作。该HMI产品采用RISC架构，功能较为单一，可扩展性受限，且不支持定制要求，无法实现客户当前重新设定页面功能的需求。苦于市面上支持通过Profinet协议连接PLC的HMI设备只此一家，客户几乎没有其他选择。为实现可灵活开启关闭联网功能，客户需要额外搭配一台计算机来连接服务器端MES系统，以执行工位排产，监控以及作业指导的功能。整个系统操作负复杂，维护成本较高。

▌▌系统要求

1. 支持Profinet、EtherNet/IP、SNMP和Modbus/TCP协议，可被NMS和SCADA系统监看设备状态

2. EMS level 3 保护

3. 人机界面与显示荧幕硬件整合

4. HMI软件可客制化

▌▌方案设计

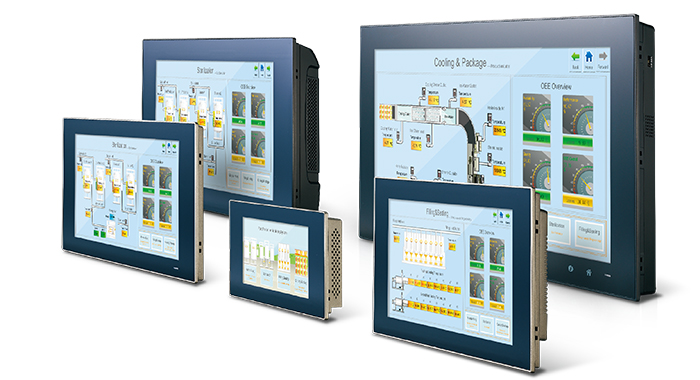

为满足客户定制开发软件的需求，研华科技推荐PPC-3120S+WebAccess/HMI，其中PPC-3120S 是基于X86架构的硬件平台一体机，通用性强同时具备较好的扩展功能（可以外接各种外设,例如：条码枪 显示器 打印机等等），并且可市面上大部分品牌的PLC 直接连接通讯 。与PPC-3120S搭配应用的研华Webacces/HMI人际界面软件，不仅具备强大的图形界面数据库，可提供友好的易于整合的开发工具。最重要的是可以支持客户需求的软件定制，满足客户特殊化要求。另外PPC-3120S采用全平面触摸屏设计，机身美观，紧凑轻薄，适用于客户现场多种安装方式。同时兼具独特的智能E-eye设计，可监测一体机各个接口正常与否状态。

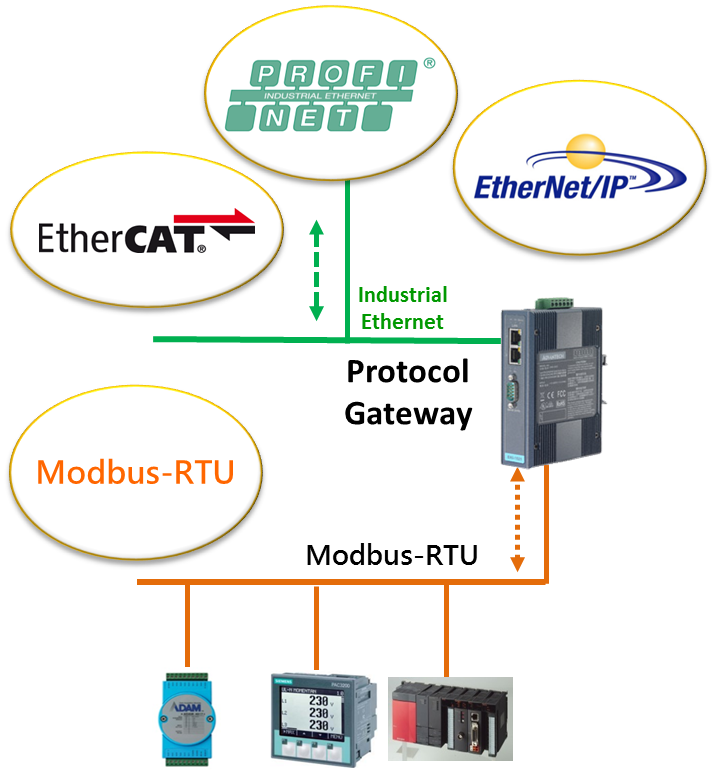

为实现PPC-3120S与客户现有PLC设备的通讯，研华科技推荐EKI-5500/5600系列协议交换机+EKI-1221IEIMB和EKI-1221PNMB协议网关的解决方案。在此方案中EKI-5500/5600系列协议交换机,支持Profinet、EtherNet/IP和Modbus/TCP，提供跨协议通讯,实现设备、PLC、中控室等平台系统间的有效沟通。EKI-1221IEIMB和EKI-1221PNMB协议网关设备,支持Modbus TCP to Profinet或EtherNet/IP, 提供协议转换, 兼容现有设备,无需采购昂贵的新设备。

在整套研华PPC-3120S+Webaccess/HMI + 协议交换机+协议网关的方案中，通过增加IE浏览器功能的客制化HMI软件，PPC-3120S除了可以与PLC做通讯操作界面显示外，也让客户实现可以通过IE在PPC-3120S上直接查看后台服务器运行的MES 系统数据以及工位操作SOP。完美解决了将显示当前工位作业SOP的显示器与HMI界面进行整合需求，节约了客户硬件成本同时实现工位空间布局优化。

▌▌相关产品

EKI-5500/5600系列交换机

EKI-1221PNMB Modbus TCP 转 PROFINET 协议网关

• 双电源冗余输入

• 支持Modbus TCP to Profine或EtherNet/IP, 提供协议转换

• 支持导轨和墙上安装


• ‘I’模式支持宽温


• 工业12.1" TFT XGA LED面板，30000小时背光寿命

• 耐用5线电阻式触摸屏

• 嵌入式Intel Celeron 处理器，板载四核N2930 1.83GHz

• 系统内存最大支持8 GB DDR3L SDRAM

• 强固铝合金外壳，紧凑无风扇设计

• 前面板防护等级IP65

• 电子眼监控及保护

• 支持全尺寸Mini PCIe扩展

• 支持USB 3.0

• 支持Window Embedded 和Android系统

• 支持VESA 75
