▌▌系统要求

供水的过程是通过压力供水引入海水。沉淀后，海水被泵送到养鱼场。Easy Control Technology是负责此供水和电气设施工程项目的系统集成商，它构建了监视和控制系统，将系统分为四个区域：沉砂室，泵，电力系统和控制室。每个区域根据不同功能的需要采用适当的硬件，软件产品和I / O模块，并获取数字和模拟信号以进行系统监视。监控系统必须使用冗余架构来确保稳定的供水，以保护具有高经济价值的物种免于因水，断电和其他问题而窒息而死。与此同时，必需品之一是坚固的硬件，以承受强风，咸和潮湿的条件，以及日夜之间巨大的室外温度差异。此外，为了保持远距离的传输质量，该项目采用光网络来提供快速的传输速率并同时减少噪声干扰。交换机还必须支持特定协议，以方便用户管理。该软件必须允许现场管理人员和地方政府始终监控鱼类生产状况，因此具有易于使用的用户界面的HMI / SCADA软件是该项目的基本功能。为了保持长距离的传输质量，该项目采用光网络来提供快速的传输速率并同时减少噪声干扰。交换机还必须支持特定协议，以方便用户管理。该软件必须允许现场管理人员和地方政府始终监控鱼类生产状况，因此具有易于使用的用户界面的HMI / SCADA软件是该项目的基本功能。为了保持长距离的传输质量，该项目采用光网络来提供快速的传输速率并同时减少噪声干扰。交换机还必须支持特定协议，以方便用户管理。该软件必须允许现场管理人员和地方政府始终监控鱼类生产状况，因此具有易于使用的用户界面的HMI / SCADA软件是该项目的基本功能。

▌▌系统总览：

为了满足Easy Control Technology的要求，研华为APAX-5620KW可编程自动化控制器（PAC）提供了各种APAX数字和模拟I / O模块（包括APAX-5040，APAX-5060，APAX-5017和APAX- 5028），以建立一个冗余的系统架构来监控电闸和除砂设备。相同的配置还用于监视电源系统中的发电机和配电面板。五个带有APAX-5013 8通道RTD模块的APAX产品可采集数据并控制泵，压力，水位，流量，电动蝶阀等。对于这三个区域的数据采集和现场控制，核心是APAX- 5620KW控制器。其双CPU模块架构独立运行，可提供高性能计算并执行输入和输出控制任务。此外，冗余机制将I / O处理程序存储在两个独立系统中的两个控制器上。主控制器执行I / O操作，当主控制器发生故障时，备用控制器将自动快速接管。这种独特的双控制器架构为稳定且不间断的应用提供了出色的可靠性。在建筑物的中央控制室中安装了ATX主板AIMB-781，可机架安装的ACP-4000机箱和研华WebAccess HMI / SCADA软件。其易于使用的用户界面为管理人员提供了动态图形显示和实时数据控制。基于浏览器的软件还允许地方和中央政府部门随时远程监视水产养殖生产区的状况。此外，研华还提供了支持简单网络管理协议（SNMP）的EKI-4654R和EKI-7659C工业级交换机。通过这些高性能的以太网交换机，该项目的现场硬件设备与控制室监控系统无缝连接，以确保传输质量。

 ▌▌项目实施：

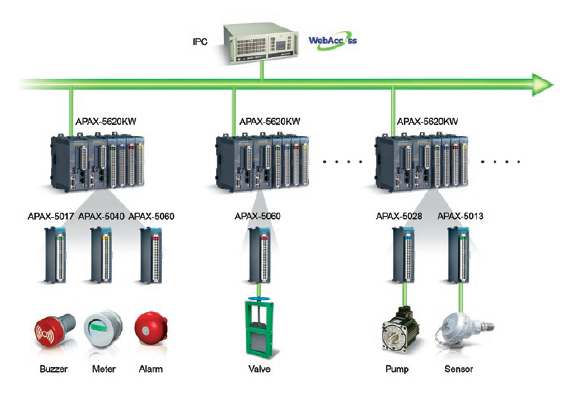

▌▌系统图：

▌▌结论：

随着海洋渔业资源的减少，水产养殖业正在蓬勃发展。农业和渔业政府部门积极推行政策，例如减少地下水的过度抽取和以海水代替淡水养殖。为了确保养殖作业能够在生产区域顺利进行，持续监测海水供应是必不可少的措施。易于控制的技术，在各种水处理项目中拥有丰富的经验，再加上研华的完整产品线，提供了冗余机制和来自单一供应商的稳定解决方案。由于WebAccess HMI / SCADA软件以及APAX和EKI系列硬件产品可以轻松实现和维护，并具有友好的人机交互等特点，该监控解决方案达到了优化的效果。
